انواع جک هیدرولیک

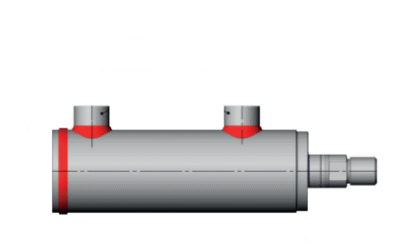

جک هیدرولیک مدل جوشی

جک هیدرولیک جوشی، یکی از پرکاربردترین انواع جک‌های صنعتی هست که بدنه آن به‌صورت یکپارچه و بدون مهره، با جوشکاری دقیق ساخته می‌شود. این نوع جک برای کاربردهایی با فشار بالا، فضای محدود و شرایط سخت محیطی گزینه‌ای مطمئن و بادوام است.
کاربرد این مدل بیشتر در ماشین‌آلات راه‌سازی، صنایع فولاد، تجهیزات کشاورزی و پروژه‌های خاص صنعتی دیده می‌شود.

مشخصات فنی و ساختاری

• ساخته‌شده از لوله سیلندری دقیق سنگ خورده

• درپوش انتهایی با جوش CO2، برق یا زیرپودری متصل می‌شوند

• طراحی معمولاً تک‌میل‌ یا دوطرف میل (دو سر شافت)

• آب‌بندی با پکینگ‌های فشار قوی

• کورس قابل تنظیم از ۵۰ تا 7۰۰۰ میلی‌متر

• فشار کاری معمول: 160 تا 250 بار

• قابلیت نصب سنسور یا ضربه‌گیر در صورت نیاز

🟢 مزایا و معایب این مدل

مزایا:

• قیمت مناسب نسبت به مدل‌های چهارمیل یا پیچ‌ومهره‌ای

• استحکام بالا در برابر ضربه و فشار

• مناسب برای فضاهای محدود

• وزن کمتر نسبت به جک‌های میل تایپ

معایب:

• حساس به ذرات و آلودگی در محیط

• تعویض قطعات با ابزارهای مخصوص

• نیاز به دقت بالا در جوشکاری برای جلوگیری از نشت و ترکیدگی

نکات مهم در طراحی یا سفارش ساخت

• نوع آب‌بندی باید بر اساس فشار کاری و شرایط دما انتخاب شود

• کورس حرکت و نوع اتصال با ماشین حتماً دقیق مشخص شود

• بررسی محل نصب برای تعیین جهت شافت و ورود/خروج روغن ضروری است

• حتماً از سازنده بخواهید تست نشتی و فشار انجام دهد

• اگر امکان تعمیر در محل می‌خواهید، بهتر است از مدل چهارمیل استفاده کنید

روش نگهداری و تعمیر

• روغن هیدرولیک باید همیشه تمیز و بدون آلودگی باشد

• از ضربه‌های ناگهانی در هنگام حرکت جک جلوگیری شود

• در صورت نشت روغن، کل جک باید باز و در کارگاه تعمیر شود

• هر ۱۲ ماه یکبار سرویس کامل توصیه می‌شود

• از ورود رطوبت و آب به شافت جلوگیری کنید

🆚 مقایسه با سایر مدل‌ها

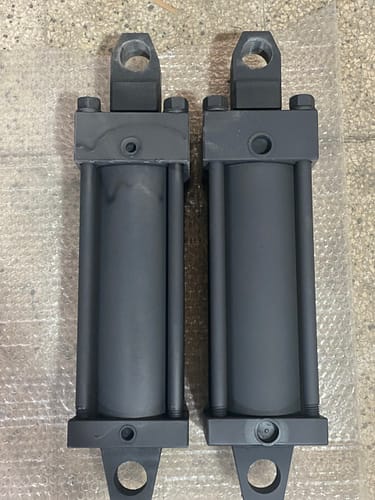

جک هیدرولیک مدل چهارمیل مهار

جک هیدرولیک چهارمیل مهار، از رایج‌ترین مدل‌های صنعتی هست که در آن، درپوش‌ها با چهار عدد میل‌گرد فولادی به‌صورت مکانیکی مهار شده‌اند. این طراحی باعث می‌شود جک به‌راحتی باز و بسته شود، بنابراین برای پروژه‌هایی که تعمیرات دوره‌ای اهمیت دارد، انتخاب ایده‌آلی است.
این مدل جک در صنایع قالب‌سازی، ماشین‌سازی، تولید تجهیزات پرس، سیستم‌های کشش و کاربردهای تکرارشونده بسیار پرکاربرد هست.

مشخصات فنی و ساختاری

• بدنه از لوله سیلندری دقیق با سنگ داخل

• درپوش‌ها توسط چهار عدد میل‌گرد رزوه‌ای مهار می‌شوند

• قابلیت باز و سرویس آسان در محل

• شافت فولادی با آبکاری کروم سخت

• استفاده از پکینگ‌های باکیفیت برای آب‌بندی دقیق

• فشار کاری معمول بین 160 تا 250 بار

• امکان نصب انواع سرشافت (چشمی، رزوه‌ای، قرقری و…)

• کورس سفارشی بر اساس نیاز پروژه (۵۰ تا ۳۰۰۰ میلی‌متر)

🟢 مزایا و معایب این مدل

مزایا:

• قابلیت تعمیر و سرویس‌پذیری بالا

• مناسب برای پروژه‌های صنعتی سنگین

• دوام طولانی و تعویض آسان قطعات

• قابل استفاده در سیستم‌های اتوماسیون و پرکار

معایب:

• وزن بیشتر نسبت به جک جوشی

• نیاز به فضای بیشتر برای نصب و باز کردن

• قیمت بالاتر به‌دلیل ساختار پیچیده‌تر

نکات مهم در طراحی یا سفارش ساخت

• حتماً طول میل‌مهارها متناسب با کورس و تنش محاسبه شود

• شافت باید تحمل بار جانبی یا خمش احتمالی را داشته باشد

• از قفل‌کن یا ضربه‌گیر استفاده شود اگر حرکت سریع یا سنگین باشد

• انتخاب نوع اتصال (چه درپوش، چه سرشافت) حتماً دقیق انجام شود

• در شرایط گرد و غبار، استفاده از گردگیر مناسب الزامی است

روش نگهداری و تعمیر

• در دوره‌های منظم پیچ‌های مهار بررسی و سفت شوند

• روغن هیدرولیک باید تمیز و مطابق استاندارد سیستم باشد

• آب‌بندی‌ها به‌راحتی قابل تعویض هستند؛ نیازی به برش یا جوشکاری نیست

• در صورت نشتی، کافیست درپوش باز شود و پکینگ‌ها تعویض شوند

• سرویس سالیانه برای سیستم‌های صنعتی پیشنهاد می‌شود

🆚 مقایسه با سایر مدل‌ها

معرفی و کاربرد جک هیدرولیک مدل میل‌تایپ

جک هیدرولیک میل‌تایپ یکی از مدل‌های پرکاربرد و صنعتی است که به دلیل طراحی خاص میل‌تایپ، برای کاربردهایی با نیاز به دقت بالاتر و حرکت نرم مناسب است. این جک‌ها معمولاً در ماشین‌آلات صنعتی، پرس‌ها، و تجهیزات خودروسازی به کار می‌روند. ساختار میل‌تایپ باعث می‌شود که نیرو به صورت متمرکز و بهینه منتقل شده و از خمش میله جلوگیری شود.

کاربرد اصلی این جک‌ها در شرایطی است که نیاز به تحمل فشار بالا و حرکت دقیق با حداقل اصطکاک وجود دارد.

مشخصات فنی و ساختاری

• بدنه سیلندر از فولاد یا آلیاژ مقاوم با عملیات حرارتی

• میله شافت با طراحی میل‌تایپ برای افزایش مقاومت در برابر خمش

• آب‌بندی‌های پیشرفته برای جلوگیری از نشت روغن

• توان تحمل فشار کاری تا 250 بار یا بیشتر

• طول کورس قابل تنظیم مطابق نیاز پروژه

🟢 مزایا و معایب این مدل

مزایا:

• حرکت نرم و دقیق به دلیل طراحی میل‌تایپ

• مقاومت بالا در برابر خمش و فشارهای جانبی

• عمر طولانی و نیاز کمتر به تعمیرات دوره‌ای

• مناسب برای کاربردهای حساس و دقیق صنعتی

معایب:

• هزینه ساخت و نگهداری نسبتاً بالاتر نسبت به مدل‌های ساده

• وزن بیشتر به دلیل ساختار مقاوم‌تر

• نیاز به تخصص فنی برای نصب و سرویس

نکات مهم در طراحی یا سفارش ساخت

• دقت در انتخاب متریال میل‌تایپ برای تضمین مقاومت خمشی

• بررسی دقیق فشار کاری و شرایط محیطی پیش از سفارش

• انتخاب نوع آب‌بندی مناسب برای افزایش عمر جک

• هماهنگی ابعاد کورس و قطر برای تطابق با دستگاه مقصد

• درخواست تست عملکرد و کنترل کیفیت پیش از تحویل

روش نگهداری و تعمیر

• بازرسی دوره‌ای: به صورت منظم بدنه، میله شافت و آب‌بندی‌ها را بررسی کن تا هرگونه ترک، خوردگی یا نشت روغن سریع شناسایی شود.

• تعویض آب‌بندی: پکینگ‌ها و اورینگ‌ها را طبق برنامه سرویس تعویض کن تا از نشت و کاهش عملکرد جلوگیری شود.

• روغن کاری مناسب: از روغن هیدرولیک با کیفیت و مشخصات فنی توصیه شده استفاده کن و سطح روغن را همواره چک کن.

• تنظیم دقیق میل‌تایپ: مطمئن شو که میله شافت به درستی در محور حرکت می‌کند و از خمش یا ساییدگی جلوگیری شود.

• سرویس تخصصی: در صورت بروز هرگونه مشکل یا افت عملکرد، جک را به کارشناس فنی متخصص بسپار برای تعمیر و بازسازی قطعات حساس.

🆚 مقایسه با سایر مدل‌ها

معرفی و کاربرد جک هیدرولیک مدل بالابری (آسانسوری)

جک هیدرولیک مدل بالابری، به‌طور خاص برای حرکت عمودی و جابجایی بار در ارتفاع طراحی شده است. این جک‌ها به دلیل قدرت بالای لیفت و عملکرد نرم، در آسانسورهای هیدرولیکی، بالابرهای صنعتی و سکوهای جابجایی استفاده می‌شوند. طراحی آن‌ها به گونه‌ای است که حرکت یکنواخت و بدون ضربه ایجاد می‌کند.

مشخصات فنی و ساختاری

• کورس حرکتی قابل تنظیم بر اساس ارتفاع مورد نیاز

• قطر پیستون و شافت متناسب با ظرفیت بار

• آب‌بندی مقاوم در برابر فشار بالا و نشتی

• سیستم برگشت روغن کنترل‌شده برای حرکت نرم

• استفاده از فولاد مقاوم در سیلندر و پیستون برای تحمل بارهای سنگین

کاربردها

• آسانسورهای هیدرولیکی ساختمان‌ها

• بالابرهای صنعتی و کارگاهی

• سکوی بارگیری در انبارها و کارخانجات

• بالابر خودرو در پارکینگ‌ها

• سیستم‌های جابجایی بیمار در مراکز درمانی

🟢 مزایا و معایب این مدل

مزایا:

• قدرت بالای لیفت و جابجایی بار سنگین

• حرکت نرم و بدون ضربه

• قابلیت طراحی در ارتفاع‌های مختلف

• ایمنی بالا به دلیل سیستم‌های کنترل فشار و سرعت

معایب:

• سرعت کمتر نسبت به بالابرهای برقی مستقیم

• نیاز به فضای نصب بیشتر برای مخزن و یونیت هیدرولیک

• وابستگی عملکرد به کیفیت سیستم هیدرولیک و روغن

نکات مهم در طراحی یا سفارش ساخت

• تعیین دقیق ارتفاع لیفت و ظرفیت بار

• انتخاب نوع آب‌بندی بر اساس محیط کاری (داخلی یا بیرونی)

• پیش‌بینی سیستم ایمنی در صورت قطع برق یا خرابی سیستم

• طراحی مسیر لوله‌کشی و شیرآلات برای جلوگیری از شوک هیدرولیکی

روش نگهداری و تعمیر

• بازرسی روزانه: بررسی وجود نشتی، صدای غیرعادی یا تغییر سرعت حرکت

• سرویس دوره‌ای روغن: تعویض روغن طبق برنامه و استفاده از روغن استاندارد

• کنترل آب‌بندی‌ها: تعویض پکینگ و اورینگ‌ها در صورت مشاهده نشتی یا افت فشار

• بررسی یاتاقان‌ها و اتصالات: اطمینان از عدم وجود لقی یا ساییدگی

• سرویس تخصصی: استفاده از خدمات تعمیرکار مجرب برای بازسازی قطعات حساس

🆚 مقایسه با سایر مدل‌ها

معرفی و کاربرد جک هیدرولیک مدل تلسکوپی

جک هیدرولیک تلسکوپی برای ایجاد کورس حرکتی بلند در فضای محدود طراحی شده است. این جک با چندین مرحله بازشو، امکان جابه‌جایی بار در ارتفاع زیاد را فراهم می‌کند. بیشترین کاربرد آن در کامیون‌های کمپرسی، جرثقیل‌ها، بالابرهای سیار و ماشین‌آلات راه‌سازی است. در این جک، هر مرحله داخل مرحله بعدی قرار گرفته و با فشار روغن به ترتیب باز می‌شود. این طراحی باعث می‌شود طول اولیه جک کوتاه باشد اما در حالت بازشو کامل، چند برابر طول اولیه حرکت کند.

مشخصات فنی و ساختاری جک هیدرولیک تلسکوپی

• نوع حرکت: چند مرحله‌ای (Multi-stage)

• تعداد مراحل: معمولاً 2 تا 5 مرحله بسته به نیاز

• قطر سیلندر: متغیر در هر مرحله (مرحله اول بزرگ‌ترین قطر)

• فشار کاری: معمولاً 150 تا 250 بار

• کورس حرکتی: بسیار بلند (چند برابر طول بسته جک)

• جنس بدنه: فولاد آلیاژی مقاوم به سایش

• آب‌بندی: پکینگ‌های مقاوم در برابر فشار و دما

• نوع نصب: عمودی یا افقی بر اساس کاربرد

🟢 مزایا و معایب جک هیدرولیک تلسکوپی

مزایا:

• ایجاد کورس بلند در فضای محدود

• وزن کمتر نسبت به جک‌های تک‌مرحله‌ای هم‌اندازه

• کاربرد گسترده در ماشین‌آلات متحرک

• باز و بسته شدن نرم و بدون ضربه

معایب:

• ساخت پیچیده‌تر نسبت به جک‌های ساده

• حساسیت بیشتر به آلودگی روغن

• هزینه تعمیر و نگهداری بالاتر

• نیاز به آب‌بندی دقیق برای جلوگیری از نشتی بین مراحل

نکات مهم در طراحی یا سفارش ساخت جک هیدرولیک تلسکوپی

• تعیین دقیق کورس مورد نیاز و تعداد مراحل بازشو

• انتخاب فشار کاری متناسب با سیستم

• استفاده از آب‌بندی باکیفیت برای کاهش نشتی

• توجه به شرایط کاری (دما، گردوغبار، رطوبت)

• طراحی مسیر روغن برای بازشدن یکنواخت مراحل

• انتخاب متریال مقاوم به سایش و ضربه

• بررسی فضای نصب برای باز و بسته شدن کامل جک

روش نگهداری و تعمیر جک هیدرولیک تلسکوپی

• استفاده از روغن هیدرولیک تمیز و فیلتر استاندارد

• بازدید منظم پکینگ‌ها و تعویض در صورت ساییدگی

• بررسی یکنواختی باز و بسته شدن مراحل

• جلوگیری از بارگذاری بیش از ظرفیت

• تمیز نگه داشتن سطح شفت برای کاهش ورود آلودگی

• هواگیری سیستم در صورت کاهش راندمان حرکتی

• ارسال جک به تعمیرکار متخصص برای بازسازی مراحل داخلی

🆚 مقایسه با سایر مدل‌ها

معرفی و کاربرد جک هیدرولیک کامپکت

جک هیدرولیک کامپکت به دلیل طراحی کوچک و فشرده، برای فضاهایی با محدودیت جا و نیاز به نیروی بالا استفاده می‌شود. این مدل در ماشین‌آلات بسته‌بندی، تجهیزات صنعتی کوچک و دستگاه‌های خاص که عملکرد دقیق و سریع نیاز دارند کاربرد دارد. ساختار آن به گونه‌ای است که ضمن اشغال کمترین فضا، بیشترین توان را منتقل می‌کند.

مشخصات فنی و ساختاری جک هیدرولیک کامپکت

• طراحی فشرده و کوتاه با کورس حرکتی محدود

• استفاده از سیلندرهای با قطر داخلی بزرگ برای ایجاد نیروی بیشتر

• وزن کم و نصب آسان در دستگاه‌های کوچک

• قابلیت عملکرد در فشارهای بالا

• امکان طراحی سفارشی بر اساس شرایط کاری و محدودیت فضایی

🟢 مزایا و معایب جک هیدرولیک کامپکت

مزایا:

• اشغال فضای بسیار کم

• وزن سبک و حمل آسان

• تولید نیروی بالا نسبت به ابعاد

• امکان نصب در موقعیت‌های محدود

معایب:

• کورس حرکتی کوتاه

• نیاز به دقت بالا در طراحی به دلیل فشار زیاد

• قیمت نسبتا بالاتر به علت ساختار خاص

نکات مهم در طراحی یا سفارش ساخت جک هیدرولیک کامپکت

• بررسی دقیق محدودیت فضای نصب قبل از سفارش

• تعیین کورس و نیروی مورد نیاز بر اساس کاربرد

• انتخاب متریال مقاوم برای تحمل فشار بالا

• پیش‌بینی روش نصب و اتصالات هیدرولیکی

• استفاده از آب‌بندی باکیفیت برای جلوگیری از نشتی

روش نگهداری و تعمیر جک هیدرولیک کامپکت

• بررسی دوره‌ای نشتی روغن در محل آب‌بندی‌ها

• روانکاری مناسب و جلوگیری از ورود ذرات به سیستم

• اطمینان از سلامت اتصالات و عدم شل‌شدگی پیچ‌ها

• استفاده از روغن هیدرولیک استاندارد با ویسکوزیته مناسب

• سرویس دوره‌ای بر اساس دستورالعمل سازنده

🆚 مقایسه با سایر مدل‌ها

جک هیدرولیک چیست و چه کاربردی دارد؟

جک هیدرولیک دستگاهی است که با استفاده از فشار روغن هیدرولیک، نیروی مکانیکی بسیار بالا تولید می‌کند. این جک‌ها در صنایع مختلف از جمله ماشین‌آلات عمرانی، خطوط تولید، تجهیزات بالابر و پرس‌های صنعتی کاربرد دارند.

تفاوت انواع جک هیدرولیک در چیست؟

تفاوت جک‌های هیدرولیک به ساختار، ظرفیت، فشار کاری، نوع اتصال و کاربرد آن‌ها بستگی دارد. انواع رایج شامل جک جوشی ساده، چهارمیل مهار، میل تایپ، بالابری، تلسکوپی و کامپکت هستند که هرکدام برای شرایط خاص طراحی می‌شوند.

چه عواملی بر طول عمر جک هیدرولیک تأثیر می‌گذارند؟

کیفیت ساخت، انتخاب صحیح بر اساس کاربرد، استفاده از روغن هیدرولیک استاندارد، نگهداری دوره‌ای و جلوگیری از اضافه‌بار از مهم‌ترین عوامل افزایش طول عمر جک هیدرولیک هستند.

بهترین روغن برای جک هیدرولیک کدام است؟

انتخاب روغن بستگی به فشار کاری، دمای محیط و نوع سیستم دارد. معمولاً از روغن‌های هیدرولیک ISO VG 46 یا VG 68 استفاده می‌شود که مقاومت بالا در برابر سایش و اکسیداسیون دارند.

چگونه می‌توان ظرفیت جک هیدرولیک را محاسبه کرد؟

ظرفیت جک از حاصل‌ضرب فشار کاری سیستم در سطح مقطع پیستون به دست می‌آید. این محاسبه باید با در نظر گرفتن ضریب ایمنی و شرایط کاری انجام شود تا عملکرد مطمئن تضمین شود.

علائم خرابی جک هیدرولیک چیست؟

نشت روغن، کاهش سرعت حرکت، لرزش در حین کار، تولید صدای غیرعادی و کاهش قدرت خروجی از نشانه‌های رایج خرابی جک هیدرولیک هستند.

آیا امکان تعمیر جک هیدرولیک وجود دارد؟

بله، بیشتر خرابی‌های جک هیدرولیک مانند تعویض اورینگ‌ها، پکینگ‌ها، آب‌بندی‌ها و حتی تعمیر شافت قابل انجام است، به شرط آنکه بدنه اصلی آسیب جدی ندیده باشد.

چه زمانی باید جک هیدرولیک را سرویس کرد؟

به طور معمول هر ۶ ماه یک‌بار باید جک هیدرولیک بازبینی و سرویس شود. در محیط‌های کاری سنگین یا شرایط خاص، این بازه باید کوتاه‌تر شود.

تفاوت جک هیدرولیک تلسکوپی با جک معمولی چیست؟

جک تلسکوپی چند مرحله‌ای است و می‌تواند طول کورس بیشتری نسبت به جک معمولی ارائه دهد، در حالی که جمع‌شدگی اولیه آن کوتاه است. این ویژگی آن را برای فضاهای محدود و کاربردهایی با کورس بلند مناسب می‌کند.
