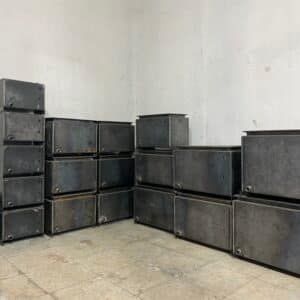

مخزن هیدرولیک

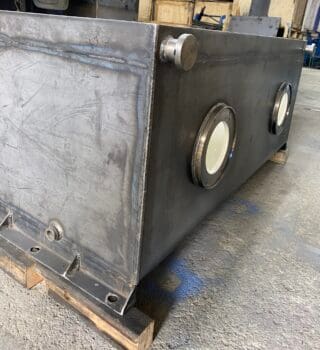

مخزن هیدرولیک جوشی

مخزن جوشی با ورق فولادی ضخیم ساخته می‌شود و اصلی‌ترین گزینه برای یونیت‌های هیدرولیک صنعتی است. ضخامت بدنه مخزن بین 3 تا 6 میلی‌متر و ضخامت درب آن بین 4 تا 10 میلی‌متر متغیر است که بستگی به طراحی و ساختار یونیت دارد. این ضخامت باعث می‌شود مخزن در برابر فشارهای داخلی، ضربه و تغییرات دمایی بسیار مقاوم باشد.

مزیت دیگر مخزن جوشی، امکان نصب تجهیزات جانبی مانند فیلتر برگشت، خنک‌کن و زیرشیری فشارشکن است. با این طراحی، سیستم هیدرولیک عملکردی پایدار و طول عمر بالایی خواهد داشت و نگرانی از بابت نشت روغن یا دفرمه شدن بدنه وجود ندارد.

مزایا:

• بدنه مقاوم با ورق 3 تا 6 میلی‌متر و درب 4 تا 10 میلی‌متر

• تحمل فشار بالا و ضربه شدید

• طول عمر طولانی و پایدار بودن سیستم

• امکان نصب تجهیزات جانبی و خنک‌کن روی بدنه

• مناسب برای یونیت‌های صنعتی سنگین

معایب:

• وزن بالاتر نسبت به مخازن سبک

• قیمت بیشتر نسبت به مدل‌های کوچک و سبک

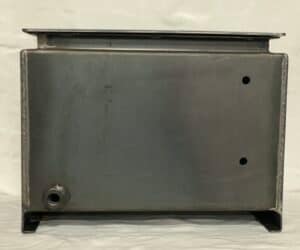

مخزن هیدرولیک کششی

مخزن کششی از ورق نازک بین 1 تا 1.5 میلی‌متر ساخته می‌شود. این ضخامت کم باعث شده استحکام آن بسیار پایین باشد و در برابر فشار کاری و ضربات ناشی از جابجایی بسیار آسیب‌پذیر شود.

در نتیجه، مخزن کششی به راحتی ممکن است دفرمه شود یا حتی سوراخ گردد. به همین دلیل برای یونیت‌های هیدرولیک صنعتی و سنگین توصیه نمی‌شود و بیشتر در سیستم‌های سبک و غیرحرفه‌ای استفاده می‌شود.

مزایا:

• ظاهر یکپارچه و سبک

• مناسب برای سیستم‌های کوچک و غیرحرفه‌ای

معایب:

• ورق نازک 1 تا 1.5 میلی‌متر → استحکام پایین

• احتمال دفرمه شدن یا سوراخ شدن در اثر ضربه یا جابجایی

• نامناسب برای یونیت‌های صنعتی و سیستم‌های پر فشار

مخزن هیدرولیک ریختگی

مخزن ریختگی معمولاً از آلومینیوم یا چدن ساخته می‌شود و برای سیستم‌های کوچک یا سبک کاربرد دارد. وزن کم، ظاهر یکپارچه و مقاومت مناسب در برابر زنگ‌زدگی از ویژگی‌های این مدل است. به دلیل محدودیت لیتراژ، بیشتر در پمپ‌های دستی یا یونیت‌های کوچک صنعتی استفاده می‌شود.

با وجود مزایا، این مدل برای سیستم‌های سنگین توصیه نمی‌شود، زیرا تحمل فشارهای بالا و ضربه شدید را ندارد و برای کاربردهای حجیم و صنعتی گزینه ایده‌آل نیست.

مزایا:

• وزن کم و ظاهر یکپارچه

• مقاومت مناسب در برابر زنگ‌زدگی

• مناسب برای سیستم‌های کوچک و سبک

معایب:

• محدودیت در لیتراژ و ظرفیت

• تحمل فشار و ضربه پایین نسبت به مخازن جوشی

• برای کاربردهای صنعتی سنگین مناسب نیست

مخزن هیدرولیک مدل SHP05، ظرفیت ۵ لیتر

این مخزن کوچک هیدرولیک برای مدارهای دستی سبک طراحی شده و حجم روغن آن ۵ لیتر است. ابعاد مخزن ۲۰۰ × ۱۵۰ × ۲۰۰ میلی‌متر بوده و به خوبی با پمپ‌های دستی ۲۵ و ۴۵ سی‌سی هماهنگ می‌شود.

حداکثر فشار کاری این مدل ۲۰۰ بار است و امکان نصب گیج روغن، روغن‌نما و درب باک روی آن وجود دارد. این مخزن برای مدارهای سبک و سیستم‌های کوچک طراحی شده و مناسب برای الکتروموتور و هوزینگ گلدانی نیست.

مخزن هیدرولیک مدل SHP10 – ظرفیت ۱۰ لیتر

این مخزن هیدرولیک برای مدارهای برقی و دستی سبک طراحی شده و ظرفیت روغن آن ۱۰ لیتر است. ابعاد مخزن ۲۰۰ × ۲۰۰ × ۳۰۰ میلی‌متر بوده و برای پمپ‌های هیدرولیک با دبی تا ۳ لیتر در دقیقه مناسب است.

حداکثر فشار کاری این مدل ۲۵۰ بار است و امکان نصب گیج روغن، روغن‌نما و درب باک روی آن فراهم شده است. قطر هوزینگ (گلدانی) ۲۰۰ میلی‌متر بوده و این مخزن به خوبی با سیستم‌های کوچک و متوسط هماهنگ می‌شود.

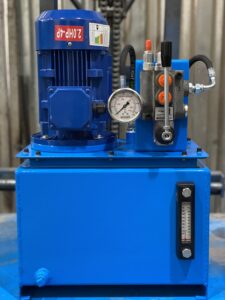

مخزن هیدرولیک مدل SHP20 – ظرفیت ۲۰ لیتر

این مخزن هیدرولیک برای کاربردهای صنعتی کوچک مانند پرس، خم، برش و بالابر طراحی شده و حجم روغن آن ۲۰ لیتر است. ابعاد مخزن ۲۵۰ × ۲۵۰ × ۴۰۰ میلی‌متر بوده و مناسب پمپ‌های هیدرولیک با دبی تا ۶ لیتر در دقیقه است.

حداکثر فشار کاری این مدل ۲۵۰ بار است و امکان نصب گیج روغن، روغن‌نما، درب باک و حتی خنک‌کن روی آن وجود دارد. قطر هوزینگ (گلدانی) ۲۰۰ میلی‌متر بوده و این مخزن گزینه‌ای مناسب برای سیستم‌های صنعتی کوچک با عملکرد پایدار و ایمن به شمار می‌رود.

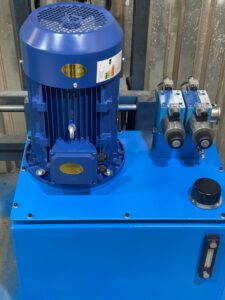

مخزن هیدرولیک مدل SHP30 – ظرفیت ۳۰ لیتر

این مخزن هیدرولیک با ظرفیت ۳۰ لیتر برای سیستم‌های صنعتی کوچک تا متوسط طراحی شده است. ابعاد آن ۲۵۰ × ۳۰۰ × ۴۵۰ میلی‌متر بوده و با پمپ‌های هیدرولیک با دبی تا ۹ لیتر در دقیقه سازگار است.

حداکثر فشار کاری این مدل ۲۵۰ بار است و روی آن می‌توان گیج روغن، روغن‌نما، درب باک و خنک‌کن نصب کرد. این مخزن برای کاربردهایی مانند دستگاه‌های پرس، خم و برش، سیستم‌های بالابری یا آسانسوری، یونیت‌های کارگاهی و دستگاه‌های انتقال بار مناسب است و امکان عملکرد ایمن برای سیستم‌هایی با دو یا سه جک متوسط را فراهم می‌کند.

مخزن هیدرولیک مدل SHP40 – ظرفیت ۴۰ لیتر

این مخزن هیدرولیک با حجم ۴۰ لیتر برای سیستم‌های صنعتی کوچک و متوسط طراحی شده است. ابعاد آن ۳۰۰ × ۳۰۰ × ۵۰۰ میلی‌متر بوده و با پمپ‌های هیدرولیک تا دبی ۱۲ لیتر در دقیقه سازگار است.

حداکثر فشار کاری این مدل ۲۰۰ بار است و امکان نصب گیج روغن، روغن‌نما، درب باک و خنک‌کن روی آن وجود دارد. کاربردهای پیشنهادی شامل دستگاه‌های پرس، خم و برش، سیستم‌های بالابری یا آسانسوری، یونیت‌های کارگاهی و سیستم‌های انتقال بار است. این مخزن برای جک‌های با کورس متوسط و فشار بالا مناسب بوده و برای دو تا سه جک هم‌زمان با دوره کاری روزانه تا ۸ ساعت توصیه می‌شود.

مخزن هیدرولیک مدل SHP50 – ظرفیت ۵۰ لیتر

این مخزن هیدرولیک با حجم ۵۰ لیتر برای سیستم‌های صنعتی متوسط طراحی شده است. ابعاد آن ۳۰۰ × ۳۵۰ × ۵۰۰ میلی‌متر بوده و مناسب پمپ‌های هیدرولیک با دبی تا ۱۶ لیتر در دقیقه است.

حداکثر فشار کاری این مدل ۲۵۰ بار است و امکان نصب گیج روغن، روغن‌نما، درب باک و خنک‌کن روی آن وجود دارد. کاربردهای پیشنهادی شامل دستگاه‌های پرس، خم و برش، سیستم‌های بالابری یا آسانسوری، یونیت‌های کارگاهی و سیستم‌های انتقال بار است. این مخزن برای جک‌های با کورس متوسط و فشار بالا مناسب بوده و برای دو تا سه جک هم‌زمان با دوره کاری روزانه تا ۸ ساعت توصیه می‌شود.

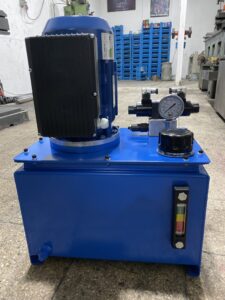

مخزن هیدرولیک مدل SHP60 – ظرفیت ۶۰ لیتر

این مخزن هیدرولیک با حجم ۶۰ لیتر برای سیستم‌های صنعتی کوچک تا متوسط طراحی شده است. ابعاد آن ۳۰۰ × ۳۵۰ × ۵۰۰ میلی‌متر بوده و مناسب پمپ‌های هیدرولیک با دبی تا ۲۰ لیتر در دقیقه است.

حداکثر فشار کاری این مدل ۲۰۰ بار است و امکان نصب گیج روغن، روغن‌نما، درب باک، خنک‌کن و آکومولاتور روی آن وجود دارد. این مخزن برای دستگاه‌های پرس، خم، برش، سیستم‌های بالابری یا آسانسوری، یونیت‌های کارگاهی و سیستم‌های انتقال بار مناسب است. همچنین برای جک‌های با کورس متوسط و فشار بالا طراحی شده و گزینه‌ای ایده‌آل برای دو تا چند عملگر هم‌زمان با دوره کاری روزانه تا ۶ ساعت محسوب می‌شود.

مخزن هیدرولیک مدل SHP80 – ظرفیت ۸۰ لیتر

این مخزن هیدرولیک با حجم ۸۰ لیتر برای سیستم‌های صنعتی متوسط طراحی شده و مناسب پمپ‌های هیدرولیک با دبی تا ۲۵ لیتر در دقیقه است. ابعاد آن ۳۵۰ × ۴۰۰ × ۶۰۰ میلی‌متر بوده و با قطر هوزینگ (گلدانی) ۳۰۰ میلی‌متر، نصب تجهیزات جانبی آسان انجام می‌شود.

حداکثر فشار کاری این مدل ۱۶۰ بار است و امکان نصب گیج روغن، روغن‌نما، درب باک، خنک‌کن و آکومولاتور روی آن وجود دارد. این مخزن برای کاربردهایی مانند دستگاه‌های پرس، خم و برش، سیستم‌های بالابری چند طبقه، یونیت‌های کارگاهی پر سرعت و قدرت و دستگاه‌های انتقال بار طراحی شده و برای جک‌های با کورس بلند و فشار بالا گزینه‌ای مطمئن به شمار می‌رود.

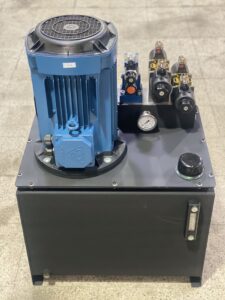

مخزن هیدرولیک مدل SHP100 – ظرفیت ۱۰۰ لیتر

این مخزن هیدرولیک با حجم ۱۰۰ لیتر برای سیستم‌های صنعتی متوسط تا سنگین طراحی شده و مناسب پمپ‌های هیدرولیک با دبی تا ۳۰ لیتر در دقیقه است. ابعاد مخزن ۴۰۰ × ۴۵۰ × ۶۰۰ میلی‌متر بوده و قطر هوزینگ (گلدانی) ۳۵۰ میلی‌متر امکان نصب تجهیزات جانبی را به راحتی فراهم می‌کند.

حداکثر فشار کاری این مدل ۲۵۰ بار است و می‌توان روی آن گیج روغن، روغن‌نما، درب باک، خنک‌کن و آکومولاتور نصب کرد. این مخزن برای دستگاه‌های پرس، خم، برش، سیستم‌های بالابری چند طبقه، یونیت‌های کارگاهی پر سرعت و دائم‌کار، سیستم‌های چند عملگر و خطوط تولید چندشیفته مناسب است. همچنین این مدل برای حفظ پایداری دمایی روغن، گزینه‌ای مطمئن و کارآمد به شمار می‌رود.

مخزن هیدرولیک مدل SHP120 – ظرفیت ۱۲۰ لیتر

این مخزن هیدرولیک با حجم ۱۲۰ لیتر برای سیستم‌های صنعتی متوسط تا سنگین طراحی شده و با پمپ‌های هیدرولیک تا دبی ۴۰ لیتر در دقیقه سازگار است. ابعاد آن ۴۰۰ × ۴۵۰ × ۷۰۰ میلی‌متر بوده و قطر هوزینگ (گلدانی) ۳۵۰ میلی‌متر امکان نصب تجهیزات جانبی را به راحتی فراهم می‌کند.

حداکثر فشار کاری این مدل ۲۰۰ بار است و می‌توان روی آن گیج روغن، روغن‌نما، درب باک، خنک‌کن و آکومولاتور نصب کرد. کاربردهای پیشنهادی شامل دستگاه‌های پرس، خم و برش، سیستم‌های بالابری چند طبقه، یونیت‌های کارگاهی پر سرعت و قدرت، سیستم‌های چند عملگر، دستگاه‌های انتقال یا نگه‌دارنده بار و جک‌های با کورس بلند و فشار بالا است.

مخزن هیدرولیک مدل SHP150 – ظرفیت ۱۵۰ لیتر

این مخزن هیدرولیک با حجم ۱۵۰ لیتر برای سیستم‌های صنعتی متوسط تا سنگین طراحی شده و مناسب پمپ‌های هیدرولیک با دبی تا ۵۰ لیتر در دقیقه است. ابعاد آن ۴۵۰ × ۵۰۰ × ۷۰۰ میلی‌متر بوده و قطر هوزینگ (گلدانی) ۳۵۰ میلی‌متر امکان نصب تجهیزات جانبی را به راحتی فراهم می‌کند.

حداکثر فشار کاری این مدل ۲۰۰ بار است و روی آن می‌توان گیج روغن، روغن‌نما، درب باک، خنک‌کن و آکومولاتور نصب کرد. کاربردهای پیشنهادی شامل دستگاه‌های پرس، خم و برش، سیستم‌های بالابری چند طبقه، یونیت‌های کارگاهی پر سرعت و قدرت، سیستم‌های چند عملگر، دستگاه‌های انتقال یا نگه‌دارنده بار و جک‌های با کورس بلند و فشار بالا است.

مخزن هیدرولیک مدل SHP180 – ظرفیت ۱۸۰ لیتر

این مخزن هیدرولیک با حجم ۱۸۰ لیتر برای سیستم‌های صنعتی متوسط تا سنگین طراحی شده و مناسب پمپ‌های هیدرولیک با دبی تا ۶۰ لیتر در دقیقه است. ابعاد آن ۵۰۰ × ۵۰۰ × ۷۵۰ میلی‌متر بوده و قطر هوزینگ (گلدانی) ۳۵۰ میلی‌متر امکان نصب تجهیزات جانبی را به راحتی فراهم می‌کند.

حداکثر فشار کاری این مدل ۲۰۰ بار است و روی آن می‌توان گیج روغن، روغن‌نما، درب باک، خنک‌کن، آکومولاتور، فیلتر برگشت و سایر تجهیزات جانبی نصب کرد. کاربردهای پیشنهادی شامل دستگاه‌های پرس هیدرولیک متوسط و بزرگ، خطوط تولید و ماشین‌آلات صنعتی پیوسته، دستگاه‌های برش و خم سنگین، سیستم‌های بالابری چند طبقه، آسانسورهای صنعتی، تجهیزات متالورژی و فولاد، جک‌های سنگین با کورس بلند و سیستم‌های انتقال و نگهداری بار سنگین است.

مخزن هیدرولیک مدل SHP200 – ظرفیت ۲۰۰ لیتر

این مخزن هیدرولیک با حجم ۲۰۰ لیتر برای سیستم‌های صنعتی متوسط تا سنگین طراحی شده و مناسب پمپ‌های هیدرولیک با دبی تا ۶۵ لیتر در دقیقه است. ابعاد آن ۵۰۰ × ۵۵۰ × ۷۵۰ میلی‌متر بوده و قطر هوزینگ (گلدانی) ۴۰۰ میلی‌متر امکان نصب تجهیزات جانبی متنوع را فراهم می‌کند.

حداکثر فشار کاری این مدل ۲۰۰ بار است و روی آن می‌توان گیج روغن، روغن‌نما، درب باک، خنک‌کن، آکومولاتور، فیلتر برگشت و سایر تجهیزات جانبی نصب کرد. کاربردهای پیشنهادی شامل دستگاه‌های پرس هیدرولیک متوسط و بزرگ، خطوط تولید و ماشین‌آلات صنعتی پیوسته، دستگاه‌های برش و خم سنگین، سیستم‌های بالابری چند طبقه، آسانسورهای صنعتی، تجهیزات متالورژی و فولاد، جک‌های سنگین با کورس بلند و سیستم‌های انتقال و نگهداری بار سنگین است.

مخزن هیدرولیک مدل SHP250 – ظرفیت ۲۵۰ لیتر

این مخزن هیدرولیک با حجم ۲۵۰ لیتر برای سیستم‌های صنعتی متوسط تا سنگین طراحی شده و مناسب پمپ‌های هیدرولیک با دبی تا ۸۰ لیتر در دقیقه است. ابعاد آن ۵۵۰ × ۶۰۰ × ۸۰۰ میلی‌متر بوده و قطر هوزینگ (گلدانی) ۴۰۰ میلی‌متر امکان نصب تجهیزات جانبی متنوع را فراهم می‌کند.

حداکثر فشار کاری این مدل ۲۰۰ بار است و روی آن می‌توان گیج روغن، روغن‌نما، درب باک، خنک‌کن، آکومولاتور، فیلتر برگشت و سایر تجهیزات جانبی نصب کرد. کاربردهای پیشنهادی شامل دستگاه‌های پرس هیدرولیک متوسط و بزرگ، خطوط تولید و ماشین‌آلات صنعتی پیوسته، دستگاه‌های برش و خم سنگین، سیستم‌های بالابری چند طبقه، آسانسورهای صنعتی، تجهیزات متالورژی و فولاد، جک‌های سنگین با کورس بلند و سیستم‌های انتقال و نگهداری بار سنگین است.

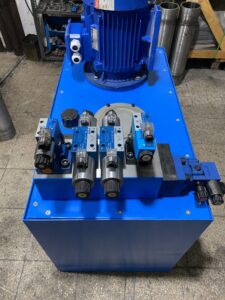

مخزن هیدرولیک مدل SHP300 – ظرفیت ۳۰۰ لیتر

این مخزن هیدرولیک با حجم ۳۰۰ لیتر برای سیستم‌های صنعتی سنگین طراحی شده و مناسب پمپ‌های هیدرولیک با دبی تا ۱۰۰ لیتر در دقیقه است. ابعاد آن ۶۰۰ × ۶۵۰ × ۸۵۰ میلی‌متر بوده و قطر هوزینگ (گلدانی) ۴۵۰ میلی‌متر امکان نصب انواع تجهیزات جانبی را فراهم می‌کند.

حداکثر فشار کاری این مدل ۲۰۰ بار است و روی آن می‌توان گیج روغن، روغن‌نما، درب باک، خنک‌کن، آکومولاتور، فیلتر برگشت و سایر تجهیزات جانبی نصب کرد. کاربردهای پیشنهادی شامل دستگاه‌های پرس هیدرولیک سنگین، خطوط تولید صنعتی بزرگ و مداوم، دستگاه‌های برش و خم با تناژ بالا، سیستم‌های بالابری چند طبقه سنگین و آسانسورهای صنعتی، تجهیزات فولاد و ریخته‌گری، جک‌های سنگین با کورس بلند و سیستم‌های انتقال و نگهداری بارهای فوق‌سنگین است.

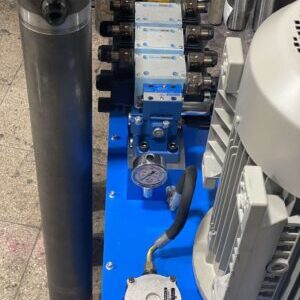

مخزن هیدرولیک مدل SHP400 – ظرفیت ۴۰۰ لیتر

این مخزن هیدرولیک با حجم ۴۰۰ لیتر برای سیستم‌های صنعتی سنگین و چندایستگاهی طراحی شده و مناسب پمپ‌های هیدرولیک با دبی تا ۱۳۰ لیتر در دقیقه است. ابعاد آن ۷۰۰ × ۷۰۰ × ۹۰۰ میلی‌متر بوده و قطر هوزینگ (گلدانی) ۵۰۰ میلی‌متر امکان نصب انواع تجهیزات جانبی را به راحتی فراهم می‌کند.

حداکثر فشار کاری این مدل ۲۵۰ بار است و روی آن می‌توان گیج روغن، روغن‌نما، درب باک، خنک‌کن، آکومولاتور، فیلتر برگشت و سایر تجهیزات جانبی نصب کرد. کاربردهای پیشنهادی شامل دستگاه‌های پرس هیدرولیک سنگین و چندایستگاهی، خطوط تولید و پرسکاری پیوسته بزرگ، دستگاه‌های برش و خم با تناژ بالا، سیستم‌های بالابری چند طبقه و آسانسورهای فوق صنعتی، تجهیزات ریخته‌گری و صنایع فولاد، جک‌های سنگین با کورس بسیار بلند و سیستم‌های انتقال و جابجایی بارهای فوق‌سنگین است.

مخزن هیدرولیک مدل SHP500 – ظرفیت ۵۰۰ لیتر

این مخزن هیدرولیک با حجم ۵۰۰ لیتر برای سیستم‌های صنعتی فوق سنگین و چندایستگاهی طراحی شده و مناسب پمپ‌های هیدرولیک با دبی تا ۱۶۰ لیتر در دقیقه است. ابعاد آن ۷۵۰ × ۸۰۰ × ۹۵۰ میلی‌متر بوده و قطر هوزینگ (گلدانی) ۵۵۰ میلی‌متر امکان نصب انواع تجهیزات جانبی را به راحتی فراهم می‌کند.

حداکثر فشار کاری این مدل ۲۵۰ بار است و روی آن می‌توان گیج روغن، روغن‌نما، درب باک، خنک‌کن، آکومولاتور، فیلتر برگشت و سایر تجهیزات جانبی نصب کرد. کاربردهای پیشنهادی شامل دستگاه‌های پرس هیدرولیک سنگین چندایستگاهی، خطوط تولید بزرگ و پیوسته صنایع فولاد و متالورژی، دستگاه‌های برش و خم فوق‌سنگین، سیستم‌های بالابری صنعتی چندطبقه، تجهیزات ریخته‌گری و ماشین‌آلات فولادسازی، جک‌های فوق‌سنگین با کورس بلند و سیستم‌های انتقال و نگهداری بارهای عظیم است.

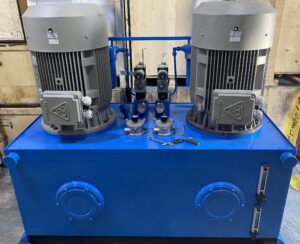

مخزن هیدرولیک مدل SHP600 – ظرفیت ۶۰۰ لیتر

این مخزن هیدرولیک با حجم ۶۰۰ لیتر برای سیستم‌های صنعتی بزرگ و فوق‌سنگین طراحی شده و مناسب پمپ‌های هیدرولیک با دبی تا ۲۰۰ لیتر در دقیقه است. ابعاد آن ۸۰۰ × ۹۰۰ × ۱۰0۰ میلی‌متر بوده و قطر هوزینگ (گلدانی) ۶۰۰ میلی‌متر امکان نصب انواع تجهیزات جانبی و سیستم‌های کمکی را فراهم می‌کند.

حداکثر فشار کاری این مدل ۲۵۰ بار است و روی آن می‌توان گیج روغن، روغن‌نما، درب باک، خنک‌کن روغن، آکومولاتور، فیلتر برگشت، سیستم تهویه و سایر تجهیزات جانبی نصب کرد. کاربردهای پیشنهادی شامل دستگاه پرس‌های صنعتی بزرگ و فوق‌سنگین، خطوط تولید پیوسته صنایع خودروسازی و فولاد، سیستم‌های بالابری و آسانسورهای صنعتی با ظرفیت بالا، تجهیزات متالورژی، ریخته‌گری و نورد، ماشین‌آلات سنگین عمرانی و معدنی، جک‌های بسیار سنگین با کورس بلند و سیستم‌های انتقال و نگهداری بار در صنایع سنگین است.

حجم مخزن حداقل دو تا سه برابر روغن مصرفی عملگرها باشد

انتخاب حجم مناسب مخزن هیدرولیک با توجه به مصرف واقعی روغن در سیستم، پایه‌ای‌ترین نکته است. حجم ناکافی باعث کاهش سطح روغن، مکش هوا و گردابی شدن روغن می‌شود که مستقیماً کارایی پمپ و عمر قطعات را کاهش می‌دهد.

نکات کاربردی:

• برای جک‌های کوچک یا سیستم‌های سبک، حداقل دو برابر روغن مصرفی کافی است.

• در سیستم‌های صنعتی متوسط یا چند جک هم‌زمان، بهتر است حداقل سه برابر مصرف روغن را در نظر بگیرید.

• همیشه سطح استاندارد روغن را در بالاترین و پایین‌ترین نقطه مخزن بررسی کنید تا اختلال در عملکرد پیش نیاید.

در سیستم‌های دائم‌کار، ۱۰ تا ۲۰ درصد اضافه حجم برای کنترل دما لازم است

عملکرد مداوم سیستم‌های هیدرولیک باعث افزایش دمای روغن می‌شود. حجم بیشتر مخزن کمک می‌کند روغن زمان بیشتری برای خنک شدن داشته باشد و از داغ شدن بیش از حد سیستم جلوگیری شود.

مزایای افزایش حجم:

• کاهش دمای روغن و افزایش عمر پمپ و عملگرها.

• بهبود روانکاری و جلوگیری از سایش قطعات داخلی.

• امکان عملکرد مداوم بدون افت فشار و اختلال در سیستم.

ارتفاع مخزن مناسب باشد تا فیلتر مکش و پمپ در جای درست قرار بگیرند

ارتفاع و طراحی مخزن نقش کلیدی در جلوگیری از مکش هوا و گردابی شدن روغن دارد. اگر سطح روغن پایین‌تر از استاندارد باشد، پمپ هوا مکش کرده و کارایی سیستم کاهش می‌یابد.

نکات طراحی:

• فاصله مناسب بین سطح روغن و ورودی پمپ رعایت شود.

• محل نصب فیلتر مکش طوری باشد که همیشه روغن تمیز و بدون حباب به پمپ برسد.

• در یونیت‌های صنعتی، ارتفاع کافی باعث ایجاد گردش بهتر روغن و کاهش دمای آن می‌شود.

امکان نصب تجهیزات جانبی مثل گیج، آکومولاتور و فیلتر برگشت وجود داشته باشد

مخزن هیدرولیک تنها محل ذخیره روغن نیست، بلکه پایه‌ای برای نصب تجهیزات حیاتی سیستم نیز است. انتخاب مخزن با قابلیت نصب این تجهیزات باعث افزایش کارایی و سهولت نگهداری می‌شود.

تجهیزات مهم:

• گیج و روغن‌نما برای نظارت دقیق سطح روغن.

• آکومولاتور برای کنترل فشار و ضربه‌های ناگهانی.

• فیلتر برگشت و خنک‌کن برای حفظ کیفیت روغن و کاهش دما.

حجم مخزن کوچک باعث افزایش فشار و سایش قطعات و حجم خیلی زیاد هزینه و فضای اضافی ایجاد می‌کند

انتخاب حجم نامناسب مخزن می‌تواند هم مشکلات عملیاتی و هم اقتصادی ایجاد کند. حجم کمتر از حد استاندارد فشار سیستم را افزایش می‌دهد و قطعات سریع‌تر فرسوده می‌شوند. حجم بیش از حد نیز باعث هدررفت فضا و افزایش هزینه‌های ساخت و نگهداری می‌شود.

نکات اقتصادی و عملیاتی:

• همواره بین حجم کافی و بهینه تعادل برقرار کنید.

• حجم استاندارد بهینه باعث کاهش هزینه‌های انرژی و نگهداری می‌شود.

• از مخازن خیلی کوچک یا خیلی بزرگ بدون محاسبه دقیق پرهیز کنید.

برای جک‌های سنگین یا سیستم‌های بالابری، حجم مخزن باید بیشتر از حداقل استاندارد باشد

سیستم‌های با جک‌های سنگین، بالابرها و یونیت‌های چند عملگره نیازمند مخزن بزرگ‌تر هستند تا سطح روغن همیشه کافی و فشار مناسب حفظ شود.

نکات کاربردی:

• برای جک‌های سنگین، حداقل ۳ تا ۴ برابر روغن مصرفی در سیکل کاری حجم مخزن در نظر بگیرید.

• در سیستم‌های چند طبقه یا چند عملگره، افزایش حجم باعث کاهش نوسانات فشار و دمای روغن می‌شود.

• استفاده از مخزن مناسب طول عمر سیستم و بهره‌وری انرژی را افزایش می‌دهد.

جدول انتخاب حجم مناسب مخزن هیدرولیک بر اساس دبی پمپ و تعداد جک‌ها
