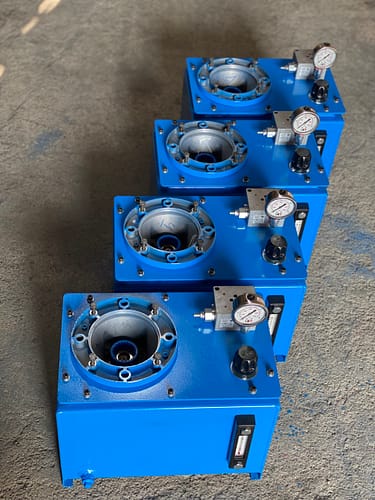

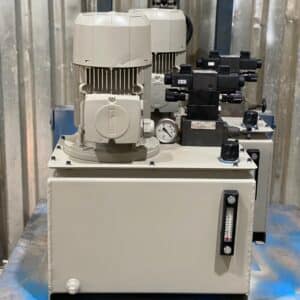

مخزن هیدرولیک SHP40: راهکاری ایدهآل برای طراحی و ساخت
مخزن هیدرولیک SHP40 گزینهای مناسب برای ساخت انواع یونیتهای هیدرولیک با مخزن 40 لیتری است. این مدل به شما امکان میدهد تا قطعات موردنیاز یونیت هیدرولیک صنعتی خود را شخصاً انتخاب و تنظیم کنید.
با استفاده از جدول چیدمان قطعات یونیت هیدرولیک که بهصورت ویژه برای این مدل طراحی شده است، میتوانید به راحتی قطعات موردنظر را بررسی کرده، بهترین ترکیب را انتخاب کرده و فرایند خرید و طراحی یونیت خود را تکمیل کنید. یونیت SHP40 راهکاری انعطافپذیر و کارآمد برای نیازهای هیدرولیک شماست.
ابعاد مخزن هیدرولیک SHP40:
مشخصات | پارامتریک |
ظرفیت مخزن/لیتر | 40 |
L/mm | 500 |
W/mm | 300 |
H/mm | 360 |
h1/mm | 30 |
h2/mm | 300 |
h3/mm | 30 |
ضخامت بدنه/میلیمتر | 3 |
ضخامت درب/میلیمتر | 4 |
انتخاب قطعات و لوازم هیدرولیک برای ساخت یونیت با مخزن هیدرولیک shp40:
در این صفحه، چند جدول شامل قطعات و لوازم هیدرولیک موردنیاز برای ساخت یونیت با مخزن هیدرولیک SHP40 ارائه شده است. این جداول بهصورت پیشفرض طراحی شدهاند تا فرآیند انتخاب قطعات برای شما عزیزان آسانتر شود.
در هر جدول، روبهروی نام هر قطعه، یک دکمه مشاهده محصول قرار داده شده است. با کلیک بر روی این دکمه، به صفحه مرتبط با آن قطعه در فروشگاه هدایت میشوید، جایی که میتوانید اطلاعات بیشتری کسب کرده و قطعه موردنظر خود را انتخاب کنید. هدف ما، تسهیل فرایند انتخاب و ساخت یونیت هیدرولیک متناسب با نیازهای شماست.
راهنمای سفارش یونیت با مخزن هیدرولیک SHP40
برای سفارش ساخت یونیت با مخزن هیدرولیک SHP40، بر اساس نیاز سیستم هیدرولیک، سلیقه شخصی، و بودجه مالی موردنظر، مشخصات و قطعات موردنیاز خود را انتخاب کنید. پس از بررسی و تعیین قطعات، میتوانید محصول را به سبد خرید اضافه کرده و مراحل خرید را تکمیل کنید. با ثبت سفارش، درخواست شما به لیست سفارشات ساخت این مجموعه اضافه میشود. همچنین، امکان مشاهده قیمت نهایی قبل از تکمیل سفارش فراهم است و در صورت تمایل میتوانید پس از اطلاع از قیمت تمامشده، از خرید انصراف دهید. هدف ما، ارائه محصولی متناسب با نیاز و رضایت شماست.
برای راهنمائی در مورد انتخاب قطعات میتوانید با تماس با این مجموعه با خیالی آسوده روی مشاوره با ما حساب کنید.
زمان ساخت و تحویل سفارش یونیت با مخزن هیدرولیک SHP40
یونیت هیدرولیک SHP40 یک محصول سفارشی است که بر اساس نیازهای خاص سیستم شما طراحی، چیدمان و ساخته میشود. با توجه به موجودی مخزن هیدرولیک SHP40 در انبار، این محصول پس از ثبت سفارش و انتخاب قطعات و لوازم موردنظر شما، مراحل ساخت شامل چیدمان، رنگآمیزی و مونتاژ را طی میکند. پس از تکمیل سفارش، محصول طبق اولویتبندی سفارشات در لیست مجموعه قرار گرفته و در سریعترین زمان ممکن آماده تحویل میشود. هدف ما ارائه محصولی دقیق و منطبق بر نیازهای شماست.
کارگاه ساخت و فروشگاه تخصصی سماهیدرو
اطلاعات ساخت یونیت با مخزن هیدرولیک SHP40

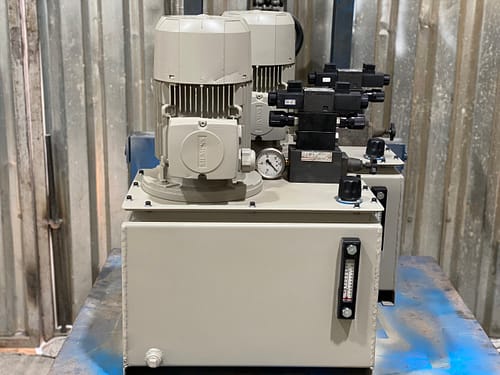

مخزن هیدرولیک SHP40 یکی از پرفروشترین مدلهای مخازن در مجموعه ماست. این مدل ایدهآل برای پمپهایی با دبی حداکثر 12 لیتر بوده و با وجود ابعاد کوچک، کارایی بالایی ارائه میدهد.مخزن هیدرولیک SHP40 به دلیل طراحی کاربردی، برای راهاندازی انواع سیستمهای هیدرولیک کوچک و بزرگ مناسب است. این یونیت فضای کافی برای نصب یک الکتروموتور با قطر فلنج تا 250 میلیمتر، چندین شیر برقی یا دستی، و همچنین یک شیر بالابری را فراهم میکند، که آن را به گزینهای انعطافپذیر و کارآمد برای نیازهای مختلف تبدیل کرده است.
انواع مدل ساخت یونیت با مخزن هیدرولیک SHP40
- یونیت هیدرولیک SHP40 با شیر برقی
- یونیت هیدرولیک SHP40 با شیر دستی
- یونیت هیدرولیک SHP40 با شیر بالابری
1. ساخت یونیت با مخزن هیدرولیک SHP40 شیر برقی
ساخت یونیت هیدرولیک SHP40 با استفاده از شیر برقی یکی از کاربردیترین و پیشرفتهترین روشها در طراحی سیستمهای هیدرولیکی است. این یونیت بهطور خاص برای کنترل دقیق فشار و جریان در ماشینآلات صنعتی طراحی شده و از شیر برقی برای مدیریت هوشمند عملکرد سیستم بهره میبرد. با استفاده از این نوع یونیت، کاربران میتوانند فرآیندهای مختلف را به صورت خودکار و با دقت بالا انجام دهند. یونیت SHP40 به دلیل استفاده از مواد باکیفیت در ساخت و طراحی مهندسی دقیق، مقاومت بالایی در برابر فشارهای کاری و عمر طولانی دارد. از این یونیت میتوان در کاربردهایی نظیر خطوط تولید، ماشینآلات کشاورزی و تجهیزات ساختوساز بهره گرفت.
2. ساخت یونیت با مخزن هیدرولیک SHP40 شیر دستی
یونیت هیدرولیک SHP40 با شیر دستی، انتخابی کارآمد و اقتصادی برای کاربردهایی است که نیاز به کنترل ساده و قابلاعتماد سیستم هیدرولیک دارند. در این طراحی، شیر دستی به کاربر اجازه میدهد تا جریان و فشار سیستم را بهصورت دستی و دقیق کنترل کند، که این امر برای عملیاتهایی با نیاز به انعطافپذیری بالا بسیار مناسب است. ساخت این یونیت با استفاده از قطعات باکیفیت و طراحی مهندسی دقیق، مقاومت بالا در برابر فشار کاری و طول عمر طولانی را تضمین میکند. یونیتهای هیدرولیک مجهز به شیر دستی، به دلیل سادگی در کاربری و تعمیر و نگهداری آسان، در صنایع مختلف از جمله کشاورزی، صنایع سبک، و ماشینآلات کارگاهی کاربرد گستردهای دارند.
3. ساخت یونیت با مخزن هیدرولیک SHP40 شیر بالابری
یونیت هیدرولیک SHP40 با شیر بالابری، بهعنوان یک راهحل تخصصی برای سیستمهای بالابری و جابهجایی بار، طراحی و تولید میشود. این یونیت با بهرهگیری از شیر بالابری، امکان کنترل دقیق و ایمن در فرآیندهای بالابری را فراهم میکند و برای کاربریهایی که نیاز به تحمل وزنهای سنگین و عملکرد مداوم دارند، ایدهآل است. ساخت این یونیت با استفاده از متریال باکیفیت و مهندسی پیشرفته انجام شده تا عملکردی مطمئن، عمر طولانی، و حداقل نیاز به نگهداری را ارائه دهد. یونیت هیدرولیک مجهز به شیر بالابری، کاربرد گستردهای در صنایع ساختوساز، آسانسورهای صنعتی، تجهیزات جابهجایی بار و ماشینآلات سنگین دارد و بهرهوری و ایمنی را بهطور همزمان تضمین میکند.
مجموعه کارگاهی، فروشگاهی سماهیدرو
جدول چیدمان قطعات مخزن هیدرولیک SHP40
ردیف | نام قطعه | توضیحات | SHP40 با شیر برقی | SHP40 با شیر دستی | SHP40 با شیر بالابری | انتخاب قطعه |
1 | مخزن 40 لیتری | اتصالات+رنگ+مونتاژ |  | | | افزودن به سبد |
2 | پمپ هیدرولیک | از 0.5 لیتر الی 12 لیتر | | | | |
3 | پمپ دستی | در صورت نیاز | | | | |
4 | الکتروموتور + فلنج | از 0.09 الی 3 KW | | | | |
5 | بلوک زیر شیری | سایز "1/4 تا 10 طبقه | |  | | |
6 | شیر برقی | سایز "1/4 | | | | |
7 | شیر دستی | سایز 3/8 | | | | |
8 | شیر بالابری | سایز 1/2 | | | | |
9 | فشار شکن | الزامی/ 20 لیتر | | | | |
10 | فلو کنترل | در صورت نیاز | | | | |
11 | سوپاپ | در صورت نیاز | | | | |
12 | قفل کن | در صورت نیاز | | | | |
13 | فلودیوایدر | در صورت نیاز | | | | |
14 | پرشر سوئیچ | در صورت نیاز | | | | |
15 | ردیوسینگ | در صورت نیاز | | | | |
16 | کانتر بالانس | در صورت نیاز | | | | |
17 | آکومولاتور | در صورت نیاز | | | | |
18 | گلدانی | تا قطر 250 میلیمتر | | | | |
19 | روغن نما | سایز متوسط | | | | |
20 | مانومتر | متناسب با فشار | | | | |
21 | درب مخزن | سایز کوچک | | | | |
22 | کوپلینگ | متناسب با سیستم | | | | |
23 | فیلتر خط مکش | متناسب با دبی | | | | |
24 | فیلتر خط فشار | در صورت نیاز | | | | |
25 | فیلتر خط برگشت | در صورت نیاز | | | | |
26 | خنک کن | در صورت نیاز | | | | |
27 | مبدل حرارتی | در صورت نیاز | | | | |
28 | روغن هیدرولیک | طبق استاندارد | | | | |
29 | تابلو برق | طبق عملکرد سیستم | | | |
