پرس هیدرولیک | راهنمای کامل انتخاب، ساخت و خرید

اجزای اصلی دستگاه پرس هیدرولیک (به همراه توضیح عملکرد هر بخش)

1. سیلندر هیدرولیک (Hydraulic Cylinder)

• وظیفه:

تبدیل انرژی سیال تحت فشار به حرکت خطی

• انواع:
  • سیلندر اصلی (رام)
  • سیلندر بازگشت
• اجزا:
  • پیستون (Ram)
  • میله پیستون (Piston Rod)
  • کاسه نمد (Seals)

2. پمپ هیدرولیک (Hydraulic Pump)

• وظیفه:

ایجاد جریان روغن تحت فشار

• انواع رایج:
  • پمپ دنده‌ای (Gear Pump)
  • پمپ پیستونی (Piston Pump)
  • پمپ پره‌ای (Vane Pump)

3. مخزن روغن (Oil Reservoir)

• وظیفه:

ذخیره و خنک‌کاری روغن هیدرولیک

• ویژگی‌ها:
  • ظرفیت متناسب با قدرت دستگاه
  • مجهز به فیلتر هوا و سطح‌نما

4. شیرهای کنترل (Control Valves)

• انواع اصلی:
  • شیر فشارشکن (Relief Valve)
  • شیر کنترل جهت (Directional Control Valve)
  • شیر تنظیم جریان (Flow Control Valve)

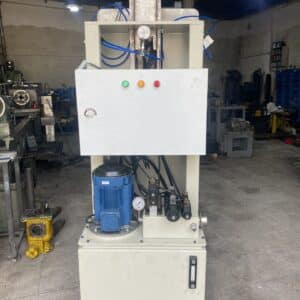

5. سیستم قدرت (Power Unit)

• شامل:
  • موتور الکتریکی یا دیزلی
  • کوپلینگ اتصال به پمپ
  • سیستم خنک‌کننده

6. قاب دستگاه (Frame)

• انواع:
  • قاب Cفرم
  • قاب چهارستونی (چهارمیل مهار)

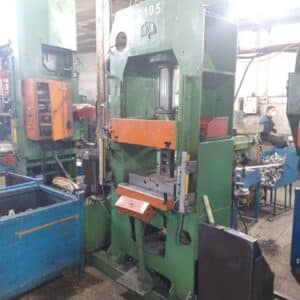

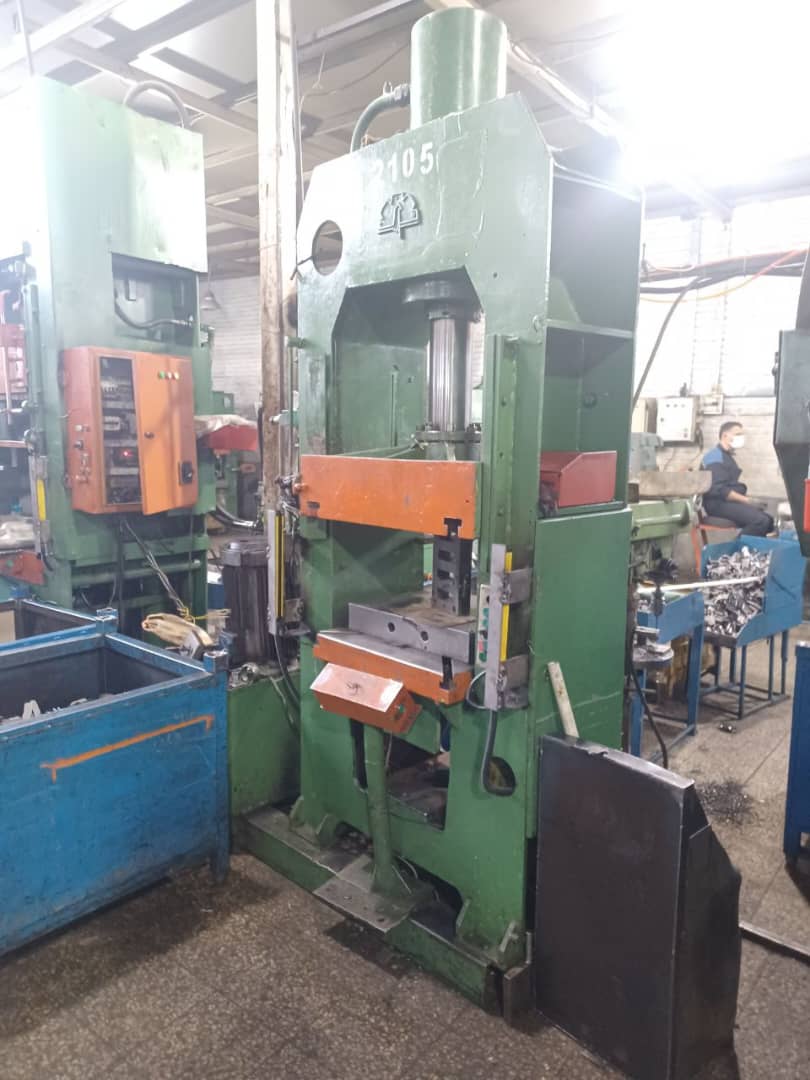

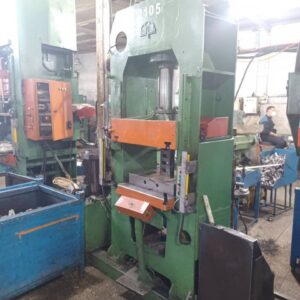

  • قاب دروازه‌ای
• جنس:

فولاد آلیاژی با استحکام بالا

7. صفحه پرس (Bolster Plate)

• ویژگی‌ها:
  • سطح صاف و مقاوم در برابر فشار
  • امکان نصب قالب‌های مختلف

8. سیستم کنترل (Control System)

• انواع:
  • کنترل دستی
  • PLC
  • سیستم‌های CNC پیشرفته

9. سیلندرهای کمکی (Auxiliary Cylinders)

• برای عملکردهای جانبی:
  • سیستم بیرون‌انداز (Ejector)
  • سیستم گیره‌گذاری (Clamping)

10. سیستم اندازه‌گیری (Measurement System)

• ملزومات:
  • فشارسنج
  • موقعیت‌یاب الکترونیکی
  • سنسورهای نیرو

11. سیستم ایمنی (Safety Features)

• اجزای حیاتی:
  • حفاظ‌های فیزیکی
  • سوئیچ‌های اضطراری
  • سیستم دو دستی (Two-hand Control)

12. سیستم خنک‌کننده (Cooling System)

• انواع:
  • مبدل‌های حرارتی هوا-روغن
  • کولرهای آبی

13. لوله‌کشی و اتصالات (Piping & Fittings)

• ملاحظات:
  • تحمل فشار بالا
  • مقاومت در برابر نوسانات دما
  • اتصالات بدون نشتی

نکته مهم: کیفیت و طراحی هر یک از این اجزا مستقیماً بر عملکرد، دقت و طول عمر دستگاه تأثیرگذار است. در پرس‌های پیشرفته، بسیاری از این اجزا به سنسورهای نظارتی مجهز شده‌اند که امکان مانیتورینگ لحظه‌ای عملکرد را فراهم می‌کنند.

مزایا و معایب پرس هیدرولیک (مقایسه جامع)

🔵 مزایای اصلی پرس هیدرولیک

1. نیروی فشاری فوق‌العاده بالا

   • قابلیت تولید نیرو از 5 تن تا بیش از 50,000 تن
   • مناسب برای سنگین‌ترین عملیات صنعتی

2. کنترل دقیق پارامترها

   • تنظیم فشار با دقت 0.1 بار
   • کنترل سرعت حرکت در هر مرحله
   • امکان برنامه‌ریزی نیرو-مسیر (Force-Stroke)

3. انعطاف‌پذیری عملیاتی

   • قابلیت استفاده برای انواع مواد (فلزات، پلاستیک، کامپوزیت)
   • امکان انجام چندین عملیات در یک سیکل کاری

4. طول عمر بالا

   • میانگین عمر مفید 15-20 سال با نگهداری مناسب
   • استهلاک کمتر نسبت به پرس‌های مکانیکی

5. امنیت بالاتر

   • سیستم‌های حفاظتی پیشرفته
   • قابلیت نصب سنسورهای ایمنی اضافی

6. صرفه‌جویی انرژی

   • مصرف انرژی فقط در هنگام اعمال نیرو
   • بازیابی انرژی در سیکل بازگشت (در مدل‌های پیشرفته)

🔴 معایب پرس هیدرولیک

1. سرعت عملیاتی پایین‌تر

   • سرعت متوسط 10-30 مم/ثانیه (کمتر از پرس مکانیکی)
   • زمان چرخه طولانی‌تر برای برخی عملیات

2. هزینه‌های نگهداری

   • تعویض دوره‌ای روغن و فیلترها
   • نیاز به تعمیرکاران متخصص هیدرولیک

3. پیچیدگی سیستم

   • احتمال بروز مشکلات در سیستم هیدرولیک
   • نیاز به عیب‌یابی تخصصی در صورت خرابی

4. مسائل زیست‌محیطی

   • ریسک نشت روغن هیدرولیک
   • نیاز به مدیریت پسماند روغن مصرفی

5. حجم و وزن بالا

   • اشغال فضای بیشتر نسبت به پرس‌های مکانیکی هم‌رده
   • نیاز به فونداسیون مستحکم

📊 جدول مقایسه با پرس مکانیکی

کاربردهای بهینه برای هر نوع

پرس هیدرولیک ایده‌آل است برای:

• عملیات سنگین فورجینگ
• کشش عمیق (Deep Drawing)
• کارهای دقیق با نیروی کنترل‌شده
• تولیدات با تیراژ متوسط

پرس مکانیکی مناسب‌تر است برای:

• تولید انبوه با سرعت بالا
• عملیات پانچینگ
• کارهای با نیروی کمتر و تیراژ بسیار بالا

نکته فنی: جدیدترین پرس‌های هیدرولیک-الکتریکی (Electro-Hydraulic) بسیاری از معایب سنتی را رفع کرده‌اند و ترکیبی از مزایای هر دو سیستم را ارائه می‌دهند.

انواع پرس هیدرولیک موجود در بازار (طبقه‌بندی جامع)

1. پرس هیدرولیک از نظر ساختار قاب

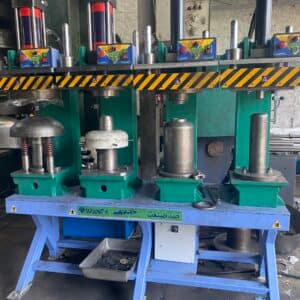

• پرس C-Frame (تک ستونی):

  • مناسب برای کارهای سبک و متوسط
  • دسترسی آسان از سه طرف
  • نمونه: پرس‌های برک خم کن تا 200 تن

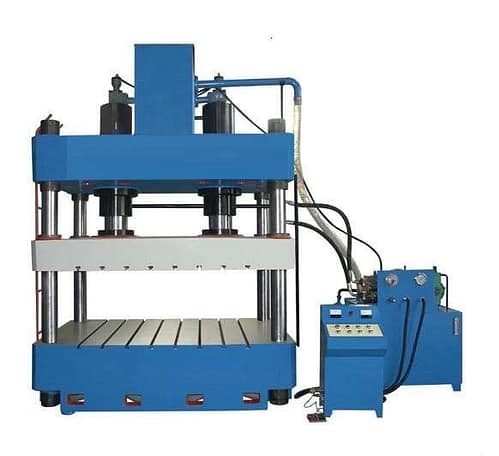

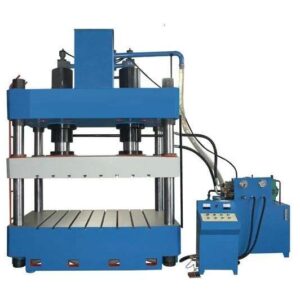

• پرس چهارستونی (4-Column):

  • پرکاربردترین نوع در صنایع سنگین
  • پایداری فوق‌العاده برای نیروهای بالا
  • مثال: پرس‌های فورج تا 10,000 تن

• پرس دو ستونی (H-Frame):

  • تعادل مناسب بین دسترسی و پایداری
  • معمولاً برای آزمایشگاه‌ها و کارگاه‌های متوسط

2. پرس هیدرولیک از نظر سیستم محرک

• پرس هیدرولیک مستقیم (Direct Drive):

  • ساده‌ترین و اقتصادی‌ترین نوع
  • مناسب برای نیروهای تا 500 تن

• پرس هیدرولیک Accumulator:

  • استفاده از انباشتگر فشار برای کارهای ضربه‌ای
  • سرعت بالاتر در سیکل کاری
  • کاربرد در صنایع نظامی و هوایی

• پرس سرووهیدرولیک (Servo-Hydraulic):

  • جدیدترین تکنولوژی با کنترل دیجیتال
  • دقت فوق‌العاده و صرفه‌جویی انرژی تا 60%

3. پرس هیدرولیک از نظر کاربرد تخصصی

• پرس کشش عمیق (Deep Drawing Press):

  • مجهز به سیستم Blank Holder
  • برای تولید ظروف فلزی یکپارچه
  • مثال: ساخت باک بنزین خودرو

• پرس پودر متالورژی (Powder Press):

  • کنترل دقیق فشار و زمان
  • سیستم پرکن خودکار پودر
  • کاربرد در تولید یاتاقان‌های متخلخل

• پرس لوله‌گیری (Pipe End Forming):

  • مخصوص شکل‌دهی به انتهای لوله‌ها
  • دارای قالب‌های ویژه فلنج‌زنی

• پرس هات فورجینگ (Hot Forging Press):

  • مقاوم در برابر حرارت بالا
  • مجهز به سیستم خنک‌کاری ویژه

4. پرس هیدرولیک از نظر ظرفیت نیرو

5. پرس‌های ویژه و ترکیبی

• پرس هیدرومکانیکی:

  ترکیب مزایای پرس مکانیکی و هیدرولیک

• پرس پیچشی هیدرولیک:

  برای کارهای پیچشی سنگین

• پرس ایزواستاتیک (Isostatic Press):

  اعمال فشار همه‌جانبه به قطعه

6. پرس‌های اتوماتیک پیشرفته

• پرس‌های CNC هیدرولیک:

  • برنامه‌پذیر با دقت 0.01mm
  • مجهز به سیستم بینایی ماشین

• پرس‌های رباتیک:

  • مجهز به بازوی ربات برای بارگذاری خودکار
  • قابلیت اتصال به خط تولید هوشمند

جدیدترین فناوری‌ها:

• پرس‌های هیدرولیک تمام الکتریکی
• سیستم‌های Self-learning با هوش مصنوعی
• پرس‌های هایبرید الکترو-هیدرولیک

نکته انتخاب: بهترین نوع پرس هیدرولیک بستگی به عوامل زیر دارد:

• جنس و ابعاد قطعه کار
• تیراژ تولید مورد نیاز
• دقت مورد نیاز در عملیات
• فضای موجود در کارگاه
• بودجه سرمایه‌گذاری اولیه و هزینه‌های جاری

راهنمای انتخاب پرس هیدرولیک: چک‌لیست جامع انتخاب ظرفیت (بر حسب تن)

محاسبه ظرفیت مورد نیاز

1. محاسبه نیروی مورد نظر بر اساس عملیات:

   • پرس کاری ساده: ضخامت قطعه × 3 × طول خط برش (برای فولاد نرم)
   • کشش عمیق: سطح قطعه × 0.8 × استحکام کششی ماده
   • فورج: سطح مقطع × مقاومت فشاری ماده در دمای کار × 4

2. ضریب ایمنی:

   • همیشه 20-30% بیشتر از محاسبات تئوریک انتخاب کنید
   • مثال: اگر محاسبه شما 80 تن شد، حداقل 100 تن انتخاب نمایید

جدول راهنمای سریع ظرفیت‌ها

چک‌لیست فنی انتخاب ظرفیت

1. جنس ماده اولیه:

   • فولاد نرم: ضریب 1
   • استنلس استیل: ضریب 1.5
   • آلومینیوم: ضریب 0.7
   • تیتانیوم: ضریب 2

2. ابعاد قطعه کار:

   • طول و عرض موثر بر سطح تماس
   • عمق کشش برای عملیات کشش عمیق

3. نوع عملیات:

   • برش ساده: کمترین ظرفیت
   • کشش عمیق: ظرفیت متوسط
   • فورج: بیشترین ظرفیت

4. تعداد سیکل کاری:

   • برای تولید انبوه 10-15% ظرفیت بیشتر در نظر بگیرید

⚠️ هشدارهای مهم در انتخاب ظرفیت

• هرگز بیش از 80% ظرفیت اسمی دستگاه به صورت مداوم کار نکنید
• برای کارهای ضربه‌ای 30-40% ظرفیت بیشتر محاسبه کنید
• در کارهای دقیق (مثل پزشکی) ظرفیت بالاتر با کنترل بهتر انتخاب شود

محاسبه عملی (مثال واقعی)

مورد نیاز: پرس برای کشش عمیق کاسه استیل به قطر 20cm و عمق 10cm

1. محاسبه سطح: πr² = 3.14 × (10)² = 314 cm²
2. استحکام استیل: 60 kg/mm²
3. نیروی مورد نیاز: 314 × 60 × 0.8 = 15,072 kg ≈ 150 تن
4. با ضریب ایمنی: 150 × 1.3 = 195 تن → پرس 200 تن پیشنهاد می‌شود

نکات طلایی انتخاب

1. پرس‌های چهارستونی: برای ظرفیت‌های بالای 200 تن
2. پرس‌های C-Frame: برای ظرفیت زیر 200 تن و فضای محدود
3. پرس‌های سروو: وقتی کنترل دقیق فشار در طول مسیر نیاز است

توصیه نهایی: همیشه با یک مهندس مکانیک، یک فرد متخصص یا نماینده فنی معتبر قبل از خرید مشورت کنید.

قیمت پرس هیدرولیک و عوامل موثر بر آن

قیمت پرس هیدرولیک بسته به نوع، ظرفیت و امکانات جانبی از 100 میلیون تومان تا چند میلیارد تومان متغیر است. در اینجا مهم‌ترین عوامل قیمت‌گذاری را بررسی می‌کنیم:

عوامل کلیدی تاثیرگذار بر قیمت

1. ظرفیت فشار (تناژ)

   • پرس 50 تن: 150-300 میلیون تومان
   • پرس 200 تن: 500-900 میلیون تومان
   • پرس 1000+ تن: از 2 میلیارد تومان

2. ساختار قاب

   • C-Frame (ارزان‌تر): مناسب برای نیروهای زیر 200 تن
   • چهارستونی (گران‌تر): برای ظرفیت‌های بالا و پایداری بیشتر

3. سیستم کنترل

   • دستی (ساده/ارزان)
   • PLC (قیمت متوسط)
   • CNC تمام اتوماتیک (پیشرفته/گران)

4. برند و کشور سازنده

   • چینی (اقتصادی): 30-50% ارزان‌تر
   • اروپایی (پرمیوم): 2-3 برابر قیمت نمونه‌های مشابه چینی
   • ایرانی (رقابتی): کیفیت مناسب با قیمت متوسط

5. امکانات اضافی

   • سیستم سروو: +40% قیمت پایه
   • ربات بارگذار: +25%
   • سیستم خنک‌کننده: +15%

جدول قیمت نمونه‌ها (تقریبی)

راهکارهای کاهش هزینه

• خرید دست دوم بازسازی‌شده (40-60% ارزان‌تر)
• سفارش تولید داخلی (صرفه‌جویی 20-30%)
• حذف امکانات غیرضروری (مثل سیستم‌های اتوماسیون پیشرفته)

راهنمای کامل نصب و نگهداری پرس هیدرولیک

بخش اول: نکات نصب اصولی

1. آماده‌سازی محل نصب:

• سطح نصب باید کاملاً تراز و مقاوم (بتن مسلح حداقل 30cm ضخامت) باشد.
• از فونداسیون ضد لرزش برای پرس‌های سنگین (بالای 100 تن) استفاده شود.

2. رعایت فواصل ایمنی:

• حداقل 1 متر فضای خالی در اطراف دستگاه برای دسترسی و تهویه
• فاصله از دیوار: حداقل 80 سانتی‌متر

3. اتصالات اولیه:

• برق‌رسانی با کابل مخصوص صنعتی و سیستم ارت‌ینگ مناسب
• اتصال به کمپرسور هوا (در صورت نیاز) با فیلتر رطوبت‌گیر

بخش دوم: بازرسی‌های قبل از راه‌اندازی

چک‌لیست روزانه:

⚠️ هشدار: قبل از اولین راه‌اندازی، 3 ساعت سیستم را بدون بار روشن کنید و عملگرها را هر چند دقیقه یک‌بار حرکت دهید (از ابتدای کورس تا انتهای کورس حرکتی) تا هواگیری کامل شود.

بخش سوم: نگهداری دوره‌ای

برنامه زمان‌بندی تعمیرات:

نکات کلیدی:

• از روغن هیدرولیک گرید ISO VG 46 (مطابق دفترچه دستگاه) استفاده کنید.
• پس از تعویض روغن، فیلترها حتماً تعویض شوند.
• برای پرس‌های با کارکرد مداوم، سیستم خنک‌کننده روغن نصب کنید.

بخش چهارم: ایمنی و آموزش اپراتور

الزامات آموزش اپراتور:

• گذراندن دوره‌های فنی هیدرولیک
• آشنایی با دستورالعمل‌های اضطراری (توقف سریع، تخلیه فشار)
• ممنوعیت کار با دستگاه بدون حفاظ‌های ایمنی

موارد ممنوعه:

• استفاده از روغن‌های غیراستاندارد
• تنظیم شیر اطمینان فشار بالاتر از حد مجاز
• تعمیرات بدون تخلیه کامل فشار سیستم

نتیجه‌گیری

رعایت دقیق این نکات عمر دستگاه را تا 50% افزایش داده و از حوادث کاری جلوگیری می‌کند. برای پرس‌های صنعتی، سرویس سالانه توسط تکنسین‌های مجاز ضروری است.

نکته آخر: ثبت سوابق نگهداری در دفترچه گزارش روزانه، کمک بزرگی به عیب‌یابی در آینده خواهد کرد.

اصول و استانداردهای طراحی پرس هیدرولیک

1. استانداردهای کلیدی طراحی

• ISO 12100

  “ایمنی ماشین‌آلات – اصول کلی طراحی”

  • ارزیابی ریسک
  • کاهش خطرات ذاتی
  • الزامات حفاظت‌های فیزیکی

• ISO 13849-1

  “سیستم‌های کنترل مرتبط با ایمنی”

  • سطح عملکرد (PL) مورد نیاز
  • الزامات سخت‌افزاری/نرم‌افزاری

• EN 693 (جایگزین شده با ISO 16092-1)

  “ایمنی پرس‌های هیدرولیک”

  • محاسبات استحکام قاب
  • سیستم‌های توقف اضطراری

2. اصول مکانیکی طراحی

• تحلیل تنش قاب (FEA)

  • حداقل ضریب ایمنی 4 برای قطعات اصلی
  • جنس قاب: فولاد ST52 یا معادل

• محاسبات هیدرولیک

  • فشار کاری: حداکثر 70% فشار مجاز پمپ
  • حجم مخزن روغن: حداقل 3 برابر دبی پمپ

3. الزامات الکتریکی و کنترل

• سطح حفاظت تابلو (IP Rating)

  • حداقل IP54 برای محیط‌های صنعتی

• سیستم‌های ایمنی

  • سوئیچ دو دستی (Type III)
  • حفاظ‌های قفل‌شونده با سیم‌بکسل

4. استانداردهای عملکردی

5. چک‌لیست طراحی (طبق ISO 12100)

1. شناسایی خطرات (برخورد، گیرکردن، نشتی)
2. ارزیابی ریسک (احتمال + شدت آسیب)
3. کاهش خطر (حفاظ‌ها، سیستم‌های ایمنی)
4. تست‌های اعتبارسنجی (بارگذاری 125% برای 24h)

6. منابع معتبر

• ISO 16092-1 (ایمنی پرس‌ها)
• OSHA 1910.217 (الزامات آمریکا)
• VDI 3104 (راهنمای آلمانی)

7. نکات کلیدی اجرایی

• تست هیدرواستاتیک: 1.5 برابر فشار کاری
• کالیبراسیون سنسورها: هر 6 ماه
• مدارهای ایمنی: باید مستقل از PLC باشند

نتیجه‌گیری: طراحی پرس هیدرولیک نیازمند تلفیق مهندسی مکانیک، هیدرولیک و سیستم‌های کنترل ایمن است. رعایت استانداردهای ISO و EN ضریب ایمنی را تا 90% افزایش می‌دهد.

خدمات ساخت دستگاه‌های هیدرولیک صنعتی (تخصصی و سفارشی)

شرکت سماهیدرو با سال‌ها تجربه در طراحی و ساخت دستگاه‌های هیدرولیک، آماده ارائه خدمات زیر به صنایع مختلف است:

خدمات اصلی ما در ساخت پرس هیدرولیک

1. طراحی و مهندسی سفارشی

✅ تحلیل نیازهای مشتری (نیروی مورد نیاز، ابعاد، نوع عملیات)
✅ طراحی 3D با نرم‌افزارهای مهندسی (SolidWorks, AutoCAD)
✅ شبیه‌سازی تنش و بارگذاری (با Ansys یا ABAQUS)
✅ مشاوره رایگان برای انتخاب بهینه‌ترین سیستم

2. ساخت و مونتاژ

✔️ قاب‌سازی با فولاد آلیاژی (ST52 یا معادل)
✔️ سیلندرهای دقیق (با تلرانس ±0.01mm)
✔️ سیستم کنترل PLC یا CNC (با قابلیت برنامه‌ریزی)
✔️ تست فشار هیدرواستاتیک قبل از تحویل

3. نصب و راه‌اندازی

• نصب حرفه‌ای در محل مشتری
  کالیبراسیون و تنظیم پارامترهای فنی
  آموزش اپراتورها و تحویل دفترچه راهنما

4. خدمات پس از فروش

• پشتیبانی 24 ماه گارانتی
  سرویس دوره‌ای و تعمیرات تخصصی
  ارتقاء دستگاه‌های قدیمی

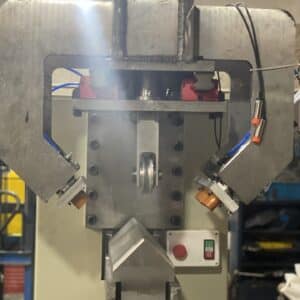

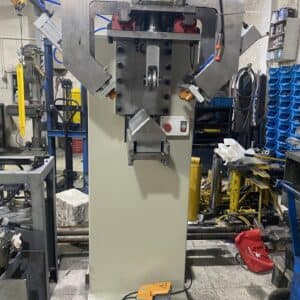

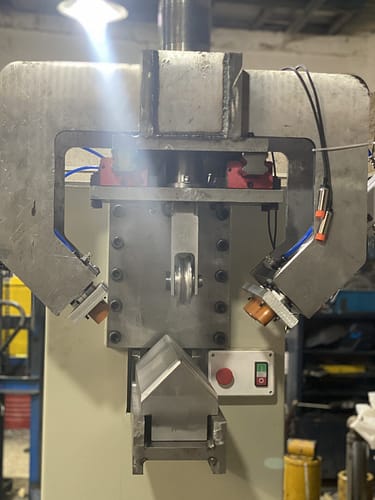

نمونه پروژه‌های اجراشده

صنایع هدف

• خودروسازی (پرس بدنه، فورج قطعات)
• صنایع هوایی (تولید قطعات تحت فشار)
• کشاورزی (تولید ادوات)
• نفت و گاز (شکل‌دهی فلزات)
• تجهیزات پزشکی (پرس دقیق)

مزایای انتخاب ما

🔹 تولید مطابق با استانداردهای CE و ISO 9001
🔹 استفاده از قطعات اورجینال (پمپ‌های Bosch Rexroth، شیرهای Parker)
🔹 قابلیت شخصی‌سازی تمام بخش‌ها
🔹 تحویل به موقع با تضمین کیفیت

فرآیند سفارش

1. مشاوره اولیه (تعیین مشخصات فنی)
2. تهیه پیش‌فاکتور و زمان‌بندی
3. تایید نهایی و عقد قرارداد
4. ساخت و تست‌های کیفی
5. نصب و آموزش در محل شما
